De cero a STL en cinco minutos
Tu primer letrero, de principio a fin, sin tocar nada raro.
Aprende
Míralo una vez y ya no necesitas preguntar
Empezamos por el que resuelve el camino entero. Los demás van llegando, y salen de lo que la gente pregunta de verdad — si te atascas en algo, dímelo y ése será el siguiente.
Empieza por aquí
Del dibujo al letrero imprimible, de principio a fin
El camino completo en un solo vídeo: preparas la referencia con las medidas de tu cama, dibujas el monotrazo en CorelDRAW, lo exportas en SVG, lo pasas por el generador y te bajas el STL listo para laminar. Si es tu primera vez, empieza por aquí y no te hará falta nada más.
nivel principiante
Cuando no cabe

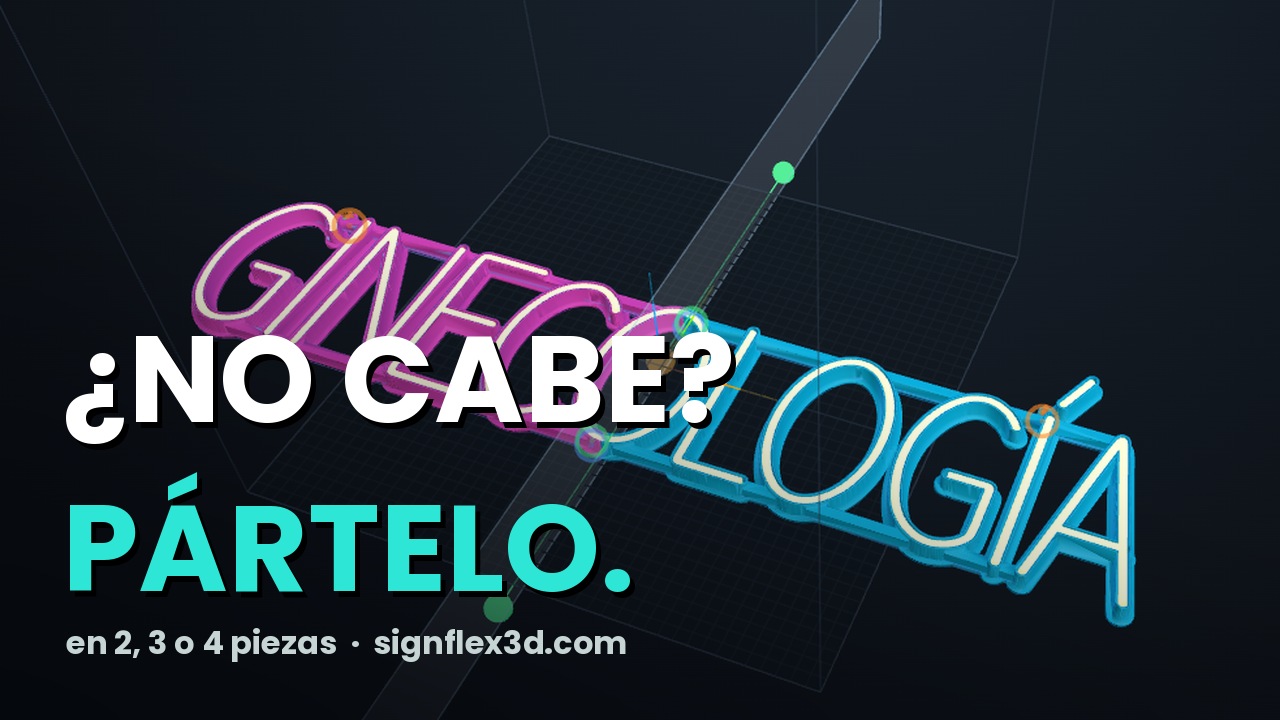

Imprimir un letrero más grande que tu impresora
Un letrero de un metro no cabe en una cama de 22 centímetros, y no hace falta comprar otra impresora: se parte. Aquí verás cómo cortarlo en 2, 3 o 4 piezas colocando la junta donde no se va a ver, con el aviso de si cada trozo cabe y la descarga con todas las piezas ya separadas.
nivel intermedio
El resto del camino
Del dibujo al SVG
El generador necesita un dibujo de líneas, no de formas rellenas. Es la única condición, y es donde se atasca casi todo el mundo la primera vez. Aquí está entero, con las trampas de cada programa.
Por qué línea y no forma
Piensa en el trazo que deja un rotulador: tiene recorrido, no superficie. Eso es lo que el motor necesita, porque el grosor del canal lo pone él según tu neonflex. Si le mandas una forma cerrada —el contorno de una letra rellena, un círculo, un texto convertido a curvas— la lee como superficie y te la devuelve maciza.
Calcarlo sobre una foto
- Bloquea la plantilla. Mete la foto del letrero, bájale la opacidad y bloquea esa capa, para no moverla mientras dibujas.
- Relleno ninguno, trazo sí. De uno o dos puntos y de un color que contraste. Con el trazo a cero dibujas líneas invisibles.
- Traza por el centro del tubo. Con la pluma, siguiendo el recorrido de la luz, no el borde del neón.
- Termina cada trazo con la tecla Esc. No vuelvas a hacer clic sobre el primer punto: eso lo cierra.
- Un trazo por cada tira continua. Donde el neón se corta —el punto de una i, un acento— empieza otro.
- No calques el contorno de la base. Esa silueta la genera SignFlex3D sola, con el margen que le pidas.
Lo que rompe el archivo, por programa
Todos hacen lo mismo con distinto nombre: convierten tu línea en una forma rellena con contorno alrededor. Es lo que más se pulsa por costumbre y es justo lo que no hay que pulsar. El generador ya le da grosor él.
| Programa | No uses esto | Exporta así |
|---|---|---|
| Illustrator | Objeto > Expandir · Ctrl+J para unir · Calco de imagen | Exportar como > SVG, con estilo de atributos de presentación |
| Affinity Designer | Capa > Expandir trazo | Archivo > Exportar > SVG (para exportar) |
| CorelDRAW | Objeto > Contorno > Separar contorno | Exportar > SVG |
| Inkscape | Trayecto > Contorno a trayecto | Guardar como > SVG plano |
Y en cualquiera de ellos: un texto escrito con una tipografía normal no sirve. Convertirlo a curvas da contornos cerrados. Hay que redibujarlo a mano o usar una fuente monolineal.
Antes de exportar
- Borra o esconde la foto de plantilla. Si se queda dentro, el SVG se lleva la imagen incrustada y pasa de unos kilobytes a varios megas. El tope son diez megas, y una plantilla en buena resolución llega sola.
- Activa «no exportar capas ocultas» si tu programa la tiene.
- Deja los decimales en tres. Más no añade precisión y engorda el archivo.
- Marca «establecer viewBox» si aparece, y desmarca acoplar o rasterizar.
Comprueba antes de perder el rato
Arrastra tu SVG aquí y te dice, trazo por trazo, cuáles salen abiertos y cuáles cerrados. Es exactamente lo que ve el motor, así que si dice que están todos abiertos, funciona.
Comprobar mi SVGSin herramientas: abre el archivo SVG con el Bloc de notas y busca la letra Z. Cada Z es un trazo cerrado.
¿Y si una letra es cerrada de verdad?
Una O, un cero o un círculo son cerrados por naturaleza y no hay forma de dibujarlos abiertos. Para eso, en el generador está la casilla «Separar curvas cerradas en dos»: las parte en dos arcos automáticamente, que es lo que harías a mano con la tijera. No hace falta que las cortes tú.
¿Se te atasca algo?
Escríbeme y lo miramos. La mayoría de las veces es un detalle del SVG y se resuelve en dos minutos — y si la pregunta se repite, se convierte en el siguiente vídeo.
